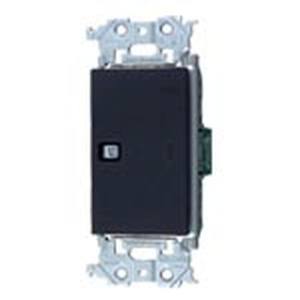

パナソニック Panasonic パナソニック WTA525119H アドバンス入切表示スイッチセット の商品説明

入数(個):1

サイズ:幅48.1×奥行31.3×高さ110mm･カラー:マットグレー･材質:ハンドル:ABS樹脂、ポリカーボネート、取付枠:亜鉛鋼板、スイッチC(文字表示用):ボディ:ユリア、カバー:PBT樹脂接触方式:銀合金-銀合金突合せ接触･結線方式:ねじなし端子式(電線差し込み式)回路方式:3路･定格:15A300VAC適合法規:電気用品安全法(特定電気用品)･参考規格:JISC8304(屋内用小型スイッチ)適合品:電線:600Vビニル絶縁電線(IV)、600Vビニル絶縁ビニルシースケーブル(VVF)、600V耐燃性ポリエチレン絶縁電線、600Vポリエチレンケーブル:直径1.6、2mmCu単線専用、プレート:WTA7101HKアドバンスシリーズスイッチプレート系列･使用周囲温度:-10～40度アドバンスシリーズ埋込「入」「切」表示スイッチセットです。



ご注意

結線するときは、電線を奥まで差し込んでください。

曲がったり、傷ついたり、変色した電線は使用しないでください。発熱して火災の原因になります。

7mm以上の壁厚に取り付けてください。(防気カバーご使用の場合、9mm以上)

電線収納をしやすくするため、取付部の奥行き42mm以上を確保してください。(厚み9.5mm石膏ボード+標準ボックス想定)

取付枠の垂下部が当たらないように、壁穴の四隅はきれいに加工してください。

ボックスなし工事の場合は、はさみ金具(WN3993K020、WN39929020)、押え金具(WN3996020など)をご使用ください。

露出ボックスはWVA7200Wをご使用ください。



より線にはWV2500、WV2501棒型圧着端子をご使用ください。



プレートを取り付けたままでハンドルを外さないでください。製品の破損の原因になります。

ボックスねじは、取付枠が変形しないように締め付けてください。

汚れは、中性洗剤を柔らかい布などに含ませ、固く絞って拭いてください。中性洗剤で拭いた後、乾拭きをしてください。
