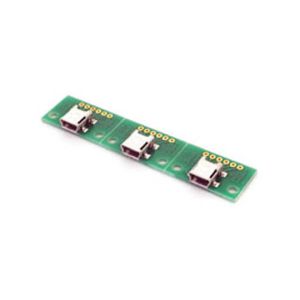

サンハヤト Sunhayato サンハヤト CK-45 USB Type-C コネクタ変換基板 Sunhayato の商品説明

[商品コード：4931442032457]

---

【特長】
ブレッドボードでも使いやすい形状
USB Type-C用コネクタ(メス)を2.54mmピッチに変換します。センターのVカットから切り離し、2分割して使用します。コネクタ実装済みです。引き出す信号をUSB 2.0規格の4本(VBUS、GND、D+、D-)とCC1・CC2端子、GNDの計7本に限定し小型化しました。VBUS、GNDは、当社ブレッドボードの電源ラインに合わせたパターンから引き出すことも可能です。CC1・CC2端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます。
【用途】
ユニバーサル基板
特殊コネクタ変換用基板
【注意事項】
信号ラインはUSB2.0規格
【仕様】
RoHS指令(10物質):対応
材質:ガラスエポキシ(FR-4)
両面/片面:両面
カット後サイズ:24.13×18.42mm
穴径:Φ1.0
仕上処理:スルーホール、金フラッシュ、レジスト
変換前ピッチ:USB Type-C(メス)
変換後ピッチ:2.54mm
コネクタ名:USB Type-Cコネクタ
